近日,西北工业大学余泓、杜乘风和东北师范大学吴兴隆等人在ACS Nano上发表了固溶MXene原位转化合成Cr取代Na3V2(PO4)3(NVCP)高电压高倍率正极材料的研究。Cr、V双金属固溶的MXene二维片层既提供了金属和碳的原料,又充当NVCP生长模板,最后形成双碳网络包覆NVCP的优异结构。通过充放电过程中原位X射线衍射(in-situ XRD)和密度泛函理论(DFT)对Cr取代前后的充放电相变、电子结构和钠离子(Na+)迁移进行了研究。

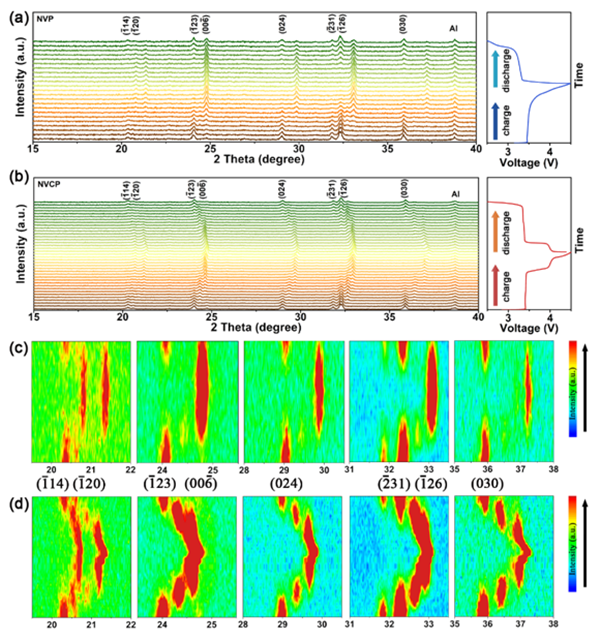

图2. 充放电过程原位XRD研究:(a)和(c)为NVP;(b)和(d)为NVCP。
研究发现,Cr取代改变了Na2位点的Na+排序,在充电/放电过程中形成了额外的中间相,从而降低了Na+在近Cr位点迁移的能垒。因此,Na+在NVCP中的扩散比NVP提升了2~3个数量级。在NVCP中,即使在超高倍率(200 C)和低温(−20 °C)下,也能获得3.4 V和4.0 V两个稳定的氧化平台。对比NVP,NVCP获得了倍率和循环性能的显著提升。NVCP在电流密度为1 C时,比容量为119 mA g−1,能量密度达到410 Wh kg−1(功率密度为407 W kg−1),突破了NVP的理论能量密度极限(≈ 394 Wh kg−1);在电流密度为200 C时,功率密度为68975 W kg−1(能量密度达230 Wh kg−1);在电流密度为10 C条件下,可以稳定循环1500次。同时,NVCP还展现出了出色的低温性能和全电池性能。

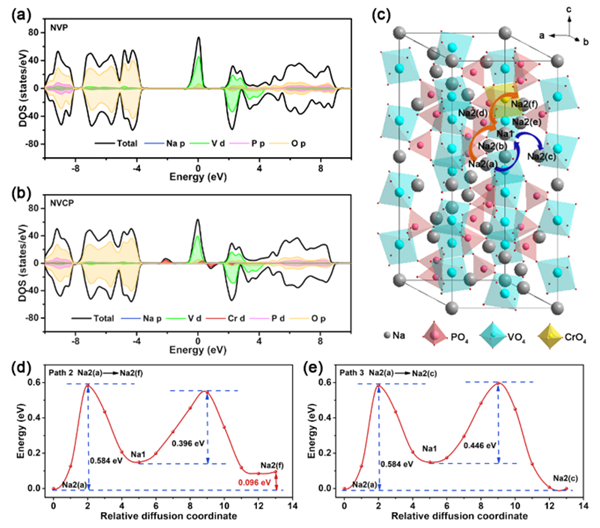

图3. NVP和NVCP的DFT研究:(a)和(b)为态密度;(c)-(e)为Na+迁移路径及能垒。
