碳化钽的制备方法与市场前景

1.碳化钽的制取

1.1.碳化钽的制备方法

碳化钽，以其高硬度、高熔点以及出色的高温性能，在硬质合金领域扮演着重要角色。它能够显著提升硬质合金的晶粒细化程度，进而增强其热硬度、抗热冲击和抗热氧化等关键性能。在传统的硬质合金生产中，单一的碳化钽往往与碳化钨（或碳化钨与碳化钛）混合，再加入黏结剂金属钴，经过成型和烧结，最终制成硬质合金。然而，为了降低生产成本，钽铌复合碳化物逐渐成为主流选择。目前市场上常用的钽铌复合物包括TaC：NbC为80:20及60:40的配比，其中碳化铌的含量可达40%（但一般建议控制在20%以内）。

碳化钽的制备方法多样，包括碳热还原金属氧化物、碳与Ta的直接反应以及金属卤化物与碳氢化合物的气相反应等。其中，还原法是一种重要的制备途径。该方法主要涉及将氧化钽或碳粉末与碳混合，在高温、氢气保护或真空环境下进行一次及二次碳化反应。

需要注意的是，由于多种因素的影响，首次碳化往往无法达到理想的彻底程度，因此需要进行二次碳化以进一步生成碳化钽。在此过程中，配碳量、原料粒度与纯度、装料方式、碳化温度和时间等都是影响最终产品质量的关键因素。

此外，虽然某些方法能够制备出块状或大颗粒状的TaC，但工业上更倾向于采用球磨法来制备微米级的碳化钽粉末。这种方法结合了真空和氩气气氛下的球磨处理，以及高温还原和渗碳反应，能够得到粒度尺寸大于2μm的精细粉末。

为了提升反应速度并改进传统方法的不足，微波还原法被提出。这种方法能有效提高粉末的扩散速率，使反应温度降低50-100℃，同时缩短处理时间，从而实现节能和成本节约。其制备流程为：在1250℃-1500℃的温度范围内，利用微波对Ta2O5与碳黑进行还原，加热速度需超过100℃/min。

当温度超过1400℃时，Ta2O5将完全转化为TaC，且过程中不会生成任何中间相或Ta的低价氧化物。

此外，化合法也是一种常用的固相法制备TaC的工艺。在特定的条件下，钽和碳直接发生化学反应生成TaC。陈为亮等人在真空环境中，于1500℃下合成了TaC，并深入研究了钽粉的碳化机理。他们发现，在1300-2100℃的实际碳化温度范围内，由于Ta2C的标准生成自由焓相较于TaC要低得多（约低52-57kJ/mol），因此在碳化初期，Ta2C的生成趋势非常明显。

化学气相沉积法（CVD）也被用于制备TaC涂层。该方法需要使用源物质TaCl5。在500K时，TaCl5会气化，并被引入CVD炉中与其他还原气氛一起沉积生成TaC。

最后，热丝CVD法也被探索用于制备TaC涂层。该方法通过将钽丝加热到2000℃以上来激活气体沉积过程。由于钽的高熔点特性，高温沉积时钽丝不会发生变形，从而确保了高的沉积速率。

1.2.制备方法的比较与选择

各种制备方法在效率和成本上各有千秋，例如，微波还原法因其节能高效而为研究热点，尤其适合快速生成碳化钽粉末。选择合适的制备方法需考虑产品质量和生产成本。

2.碳化钽的应用

2.1.硬质合金中的应用

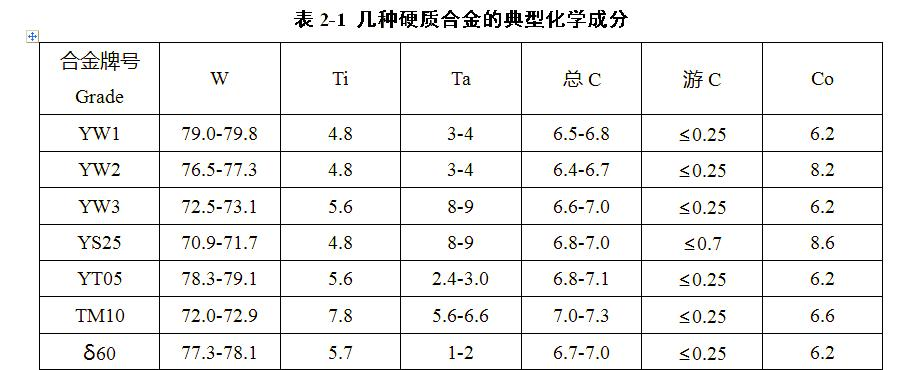

碳化钽在多个领域中发挥着重要作用。它常被用作硬质合金的成分，赋予合金出色的硬度和耐磨性。碳化钽在硬质合金中限制了晶粒长大，与其它成分协同作用提升合金的硬度和热稳定性。碳化钽的卓越熔点和出色的热力学稳定性使其成为硬质合金的理想成分。

许多实验研究表明，添加TaC能提高γ相中W的固溶度，从而改善合金的物理性能及抗热冲击能力。

2.2.电子工业中的应用

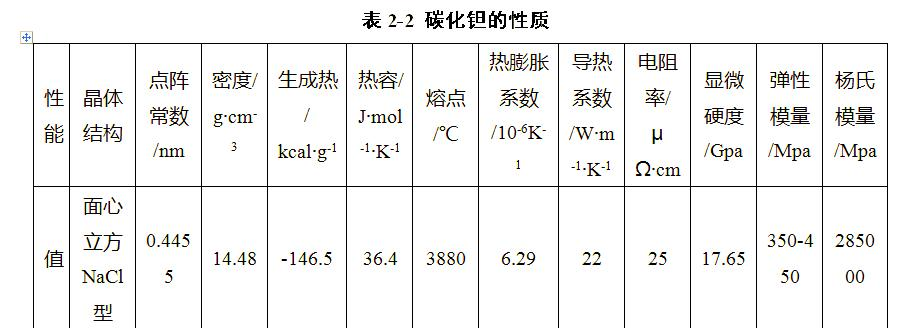

近年来，过渡金属碳化物因具备出色的化学稳定性、高硬度、强大的抗氧化与耐腐蚀能力，以及低电阻系数等特性而备受瞩目。碳化钽在电子工业中的应用非常广泛，特别是其作为电子材料，其导电性、高温稳定性令其在电子元件和高性能工具中得到广泛认可，纳米材料应用前景广阔。

2.3.高温合金中的应用

在碳化物家族中，碳化钽（TaC）以其卓越的耐高温性能而凸出。碳化钽耐高温性能优越，但在高温机械应用中存在热震敏感性。碳化钽在2900℃-3200℃的宽广温度范围内，表现出极佳的机械性能。与炭/炭复合材料结合可改善性能。
