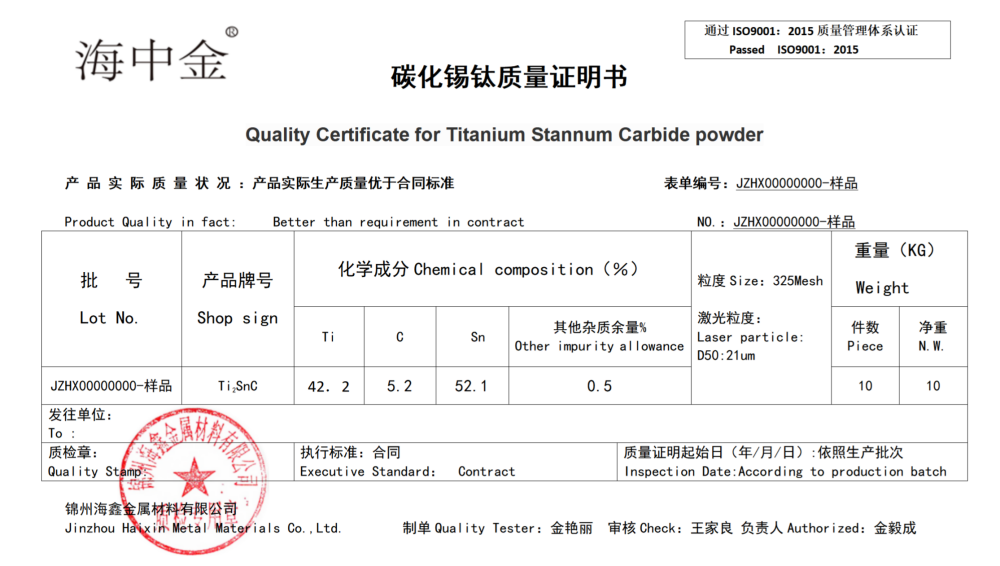

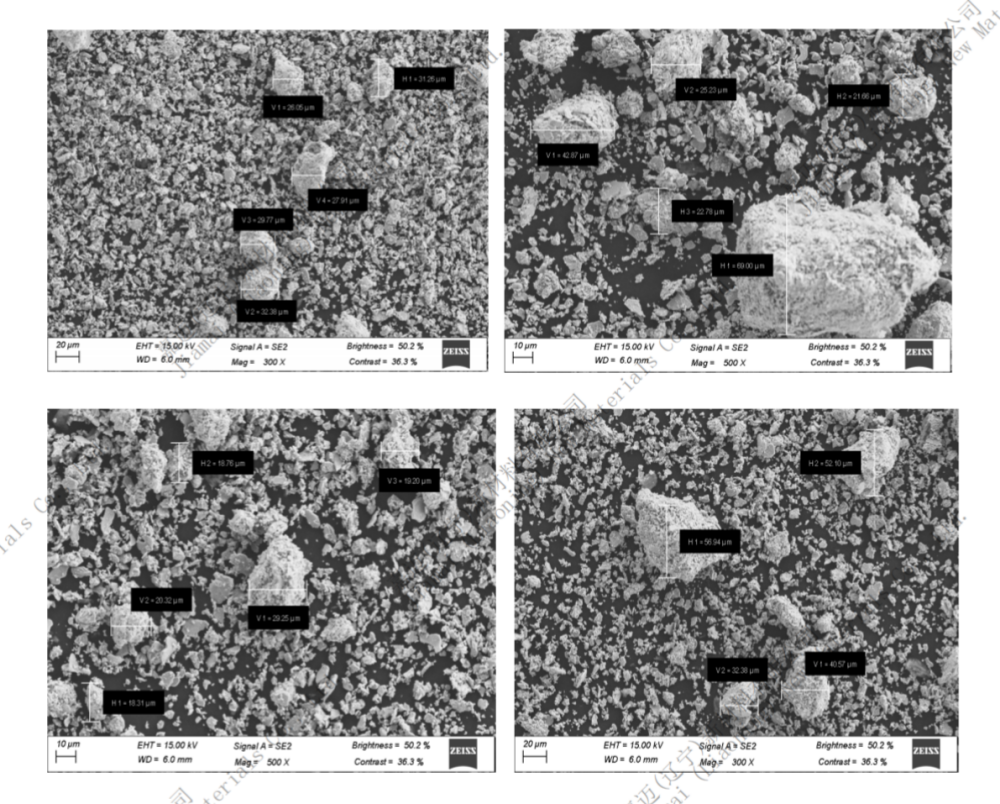

Ti2SnC陶瓷是一种可机械加工、具有特殊层状结构的新型结构陶瓷。它兼具了金属和陶瓷的优异性能：类似于金属，它具有良好的导电导热性、可机械加工、高抗损伤容限及抗热震等优点；类似于陶瓷，它具有较高的弹性模量、耐高温、抗氧化和耐腐蚀等优异特性。基于以上优点，Ti3SnC2陶瓷有可能作为基体或增强体而广泛应用于航空、航天、武器装备、核工业和电子信息等高新技术领域。虽然Ti2SnC陶瓷具有优异的综合特性和广泛的应用前景，但该材料的制备较为困难且纯度较难控制，因此Ti3SnC2陶瓷的应用受到限制。如文献(J. Am. Ceram. Soc. 96, No. 10, 2013)中所述，通过采用Fe为烧结助剂，在1150 °C和 50 MPa压力下热压烧结元素混合粉10h，得到了含有FexSny，Sn和TiC的Ti2SnC陶瓷。文献(J. Am. Ceram. Soc.99, No. 7, 2016)中所述，以Ti，Sn和石墨为原料，在通有氩气氛围的管式炉中1600 °C烧结4 h得到了含有Sn和TiC杂质的Ti3SnC2陶瓷。上面所述的制备方法烧结保温时间较长，且生成的杂质相TiC和FexSny很难去除，对Ti2SnC陶瓷的性能有非常不利的影响。因此制备高纯度的Ti2SnC陶瓷对该材料广泛的应用具有重要的意义。
